Lire la carte 1

Routes et chemins
Promenade cartes en mains
avec René Cuenin,
Ingénieur de l'Institut
Géographique National.
tu peux cliquer sur les cartes ou les photos pour les agrandir et les observer mieux.
Écoute ce document sonore
(1 min) en lisant cette page:

Clique sur le triangle lecture
pour entendre.

M. Cuenin nous explique comment reconnaitre les routes sur une carte et quelle est la différence entre le tracé des routes goudronnées, carrossables * et celles qui ne le sont pas.
* Carrossable : avant l'apparition de l'automobile, les voyageurs se déplaçaient en véhicules, des carrosses tirés par des chevaux pour les plus riches qui circulaient sur des chemins aménagés d'où l'expression chemins carrossables.
De nos jours, une route carrossable est une route adaptée à la circulation automobile.
Route : la légende de la carte indique les différents types de voies de circulation (autoroutes, routes principales ou secondaires, chemins).
Chemins de fer : la classification des chemins de fer est relativement plus simple car elle est définie par le gabarit et le nombre de voies.
Couleur et échelle : sur la carte au 1 : 25 000 et la carte au 1 : 50 000 les principales routes ont une surcharge de couleur orange. À petite échelle, à partir du 1 : 250 000, l'allègement des signes fait renoncer à la représentation à deux traits pour passer au trait unique d'épaisseur variable généralement rouge.

Suppléments cartographiques :

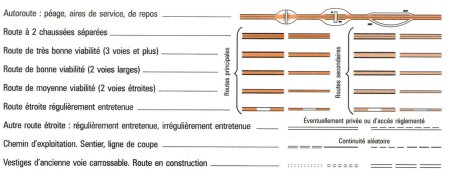

Extrait légende carte série bleue 1 : 25 000
(Clique sur l'image pour examiner de plus près).

Les routes :
Compare la carte et la photo, essaie de retrouver des éléments de l'une à l'autre, en particulier les routes.

Tu peux cliquer sur les images pour agrandir et mieux observer.

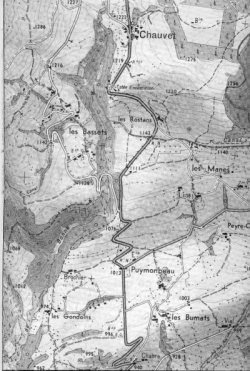

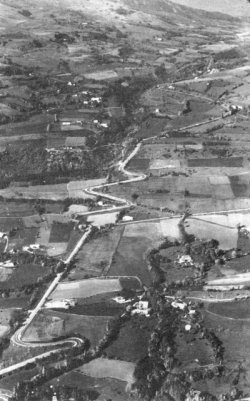

Extrait de carte I.G.N. 1 : 25 000 (Gap - col Bayard) et à sa droite photo aérienne du col Bayard. (J.P. Jaubert).

Maisons et bâtiments

Compare ci-contre la photo et la carte :

Les maisons sont représentées par de petits rectangles noirs : ce sont les toits.
D'autres bâtiments sont représentés différemment :  les églises avec une croix dans un rectangle, les bâtiments administratifs, les usines : un rectangle et ses diagonales.

Extrait de carte I.G.N. au 1 : 10 000 (Jonzac est) et à sa gauche photo aérienne d'Agudelle (Ch. Blosseville)
(Clique pour agrandir si tu veux mieux voir.)


Cherche l'église sur la photo puis...

retrouve la croix qui la représente sur la carte.

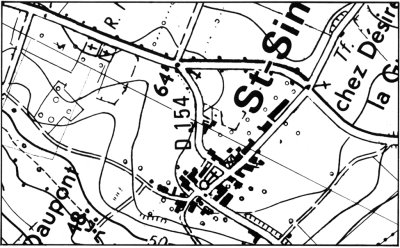

Sur la carte, un bourg
Cherche la route (D154) qui traverse ce bourg puis retrouve là sur la photo.
Cherche l'école qui est représentée par un rectangle et ses diagonales en face de l'église.

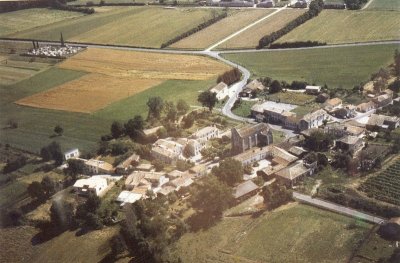

Sur la photo, le même bourg
Cherche le cimetière en haut à gauche près de la route. Retrouve son code sur la carte, deux petites croix le long de la route
Extrait de carte I.G.N. au 1 : 10 000 (Jonzac est) et à sa gauche photo aérienne de Saint-Simon-de-Bordes (Ch Blosseville)
(Clique pour agrandir si tu veux mieux voir)

Le chemin de fer

Photo de Ch Blosseville
Tu vois les champs sur la photo ? tu vois la ligne de chemin de fer qui les traverse ? Passe la souris sur la photo pour voir comment la ligne de chemin de fer est représentée sur la carte.

Le passage à niveau

Extrait de carte au 1 : 10 000 (Jonzac est)
Retrouve sur la carte ci-contre les routes et cherche la voie de chemin de fer qui croise une route: passe la souris sur la carte et tu verras le train qui arrive au croisement de ce passage à niveau.
L'échelle

Sur les extraits de cartes ci-contre au 1 : 10 000 (dix millième), toutes les dimensions ont été divisées par 10 000.
Chaque fois qu'il y a 100 mètres, c'est à dire 10 000 centimètres sur le terrain, il n'y a plus que 10 000 divisé par 10 000, c'est à dire 1 centimètre sur la carte.

Compare les 3 cartes ci-contre comportant le même village : Saint-Simon-de-Bordes.
Retrouve la route D154 sur les 3 cartes.
Sur quelle carte vois tu le plus de territoire ?
Retrouve le cimetière sur la carte de gauche : le vois-tu sur les 2 autres ?
Quelle carte montre le plus de détails ?

(Clique pour agrandir si tu veux mieux voir).

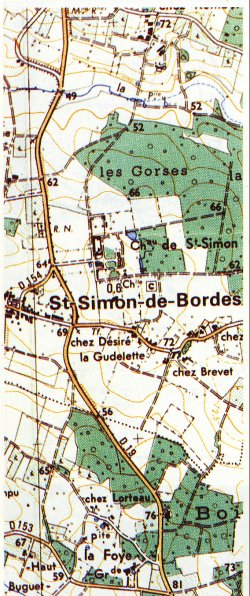

Extrait de la carte topographique I.G.N.-1533 Jonzac est - 1 : 25 000.

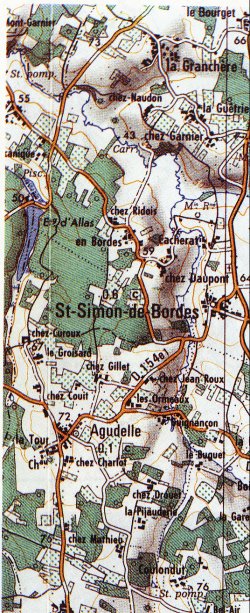

Extrait de la carte topographique I.G.N.-1533 Jonzac est - 1 : 50 000.

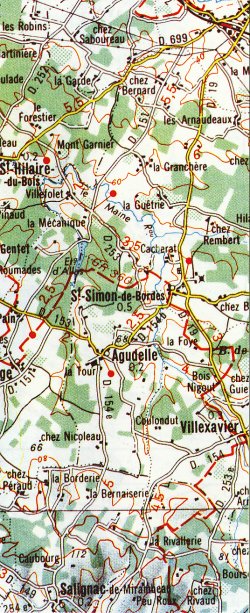

Extrait de la carte topographique I.G.N.-47 Bordeaux-Périgueux -1 : 100 000.
