Lire la carte 5

Le relief : l'estompage
Promenade cartes en mains
avec René Cuenin,
Ingénieur de l'Institut
Géographique National
Des images peuvent en cacher d'autres : passe la souris sur certaines.
Écoute ce document sonore
(1 min) en lisant cette page :
Clique sur le triangle lecture
pour entendre.
M. Cuenin nous explique que l'ombre sur la carte donne l'impression du relief : on appelle cela l'estompage.

Le relief : on appelle orographie la représentation visuelle des formes de relief. L'adoption d'un ombrage en surimpression est devenue un complément des courbes de niveau. Des teintes dégradées d'autant plus sombres que la pente est plus forte.
Il est d'usage d'adopter un éclairement conventionnel venant du nord-ouest.
La couleur utilisée doit, évidemment, évoquer l'ombre tout en restant transparente afin de ne pas obscurcir la carte et respecter la lisibilité des autres graphismes : c'est ce qu'on appelle un lavis.

Suppléments cartographiques :
(photos C. Bertet, J.P. Jaubert)

L'estompage

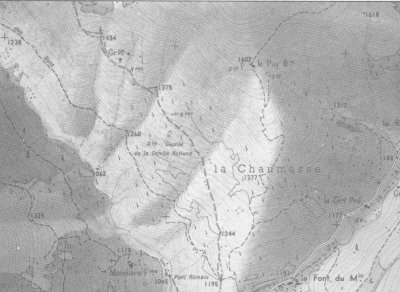

Si tu regardes cette carte en te reculant un peu de l'écran, n'as-tu pas l'impression de voir en relief ?
De voir comme un pic et une vallée ?
Passe la souris sur la carte pour voir la photo.
Extrait carte I.G.N 1 : 25 000 (Gap - Col Bayard 3338 est).

Courbes de niveaux serrées

Compare la carte et la photo aérienne de Rabou.

Tu vois toujours les routes et les chemins,
aussi bien sur la carte que sur la photo ?

Par rapport au relief, souviens-toi de ce qu'a dit le géographe :
plus les courbes de niveau sont serrées, plus la côte est rude !

Tu vois la rivière sur la carte avec son trait noir ondulant et les petits points noirs représentant les arbres à gauche et à droite ?

Et tu dois voir, sur la photo, les ravins vers la gauche qui descendent vers la rivière.

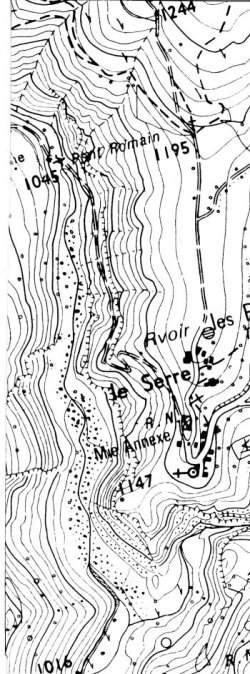

Extrait carte I.G.N 1 : 10 000

D'autres couleurs : la végétation

Autour de chez moi, il y a beaucoup de bois.
Je les ai cherchés sur la carte et ils sont facilement reconnaissables car coloriés en vert.
En me promenant, je me suis rendu compte que le signe o représentait les bois de feuillus (chênes, châtaigniers) alors qu'un petit triangle représente les conifères (pins). Vérane
Extrait carte I.G.N 1 : 25 000 (Montendre est).

Les limites : les champs et les cultures

Mon papa est agriculteur.
Il possède des champs pour cultiver les céréales, des prés pour nos vaches et des vignes.

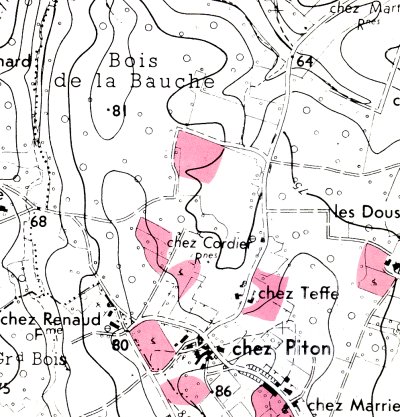

J'ai essayé de repérer la propriété en coloriant la carte en rouge.

Les vignes sont représentées par un petit signe
ressemblant à un S barré. Christelle
Extrait carte I.G.N 1 : 10 000

Passe la souris sur la carte
si tu veux voir une fleur de vigne.

Fiche BTJ activités : Lire la carte 2> la végétation Fiche BTJ activités : Lire la carte 4> les limites Tu peux lire aussi la BTJ N°375 à la découverte de la forêt
